防水套管別稱是剛套管,一般的水池為了防止水從側壁漏出,要求穿水池上的水管都要安裝防水套管,這種防水套管分為剛性和柔性兩種。安裝完畢後允許有變形量的---柔性;不允許有變形量的--剛性。
防水套管一次預埋終生使用防水套管常被用於管道安裝上,深受建築工程上的喜愛,比較環保,也便於保護管子不被破壞,用的時間長等優點。

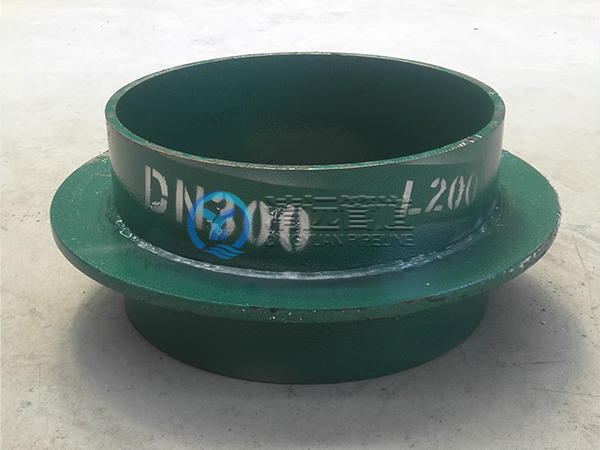

02S404型剛性防水套管說明:
防水套管一般適用於管道穿過牆壁之處受有振動或有嚴密防水要求的構築物;穿牆處之牆壁,如遇非混凝土時應改用混凝土牆壁,而且需要將柔性防水套管一次凝固於牆內;不鏽鋼防水套管施用於建築、化工、鋼鐵、自來水、汙水處理等單位。管道穿越基礎、內牆、樓板等處時,避免管道(有壓管道,如,給水、暖氣等)使用時,對建築物造成擾動,同時柔性防水套管便於了管道的安裝與維修,設置的、大於安裝管道外徑。
02S404型剛性防水套管工作原理:
1、防水套管一般用在地下室的外牆的各種管道穿牆部位,也用在蓄水池管道穿牆部位。
2、防水套管除了有普通套管的作用外,還起到防水的作用。
3、防水套管管子的材質是鐵質,牆是水泥或磚。在管子與牆接觸,防水套管因天氣或者其它因素影響會使管子伸縮,牆麵會出現裂紋,管子長時間磨損也會容易透水。防水套管就是套在管子外麵的管子,套管外壁加焊不少於一道的環冀,防水套管並焊接牢靠和密封,環冀用厚度不少於3mm,寬度不少於50mm的鋼板,樣子像個大墊片,內徑略大於套管外徑,外徑大於(套管外徑加100mm).這樣增加了套管與牆體的接觸密實度,防水套管保證了管子的運行和牆體的。
防水套管規格
DN20-DN3200
Dg | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 |
50 | 60 | 70 | 90 | 91 | 137 | 177 | 100 | 108 | 109 | 99 |
70 | 73 | 83 | 103 | 104 | 150 | 190 | 113 | 121 | 122 | 112 |
80 | 89 | 99 | 121 | 122 | 177 | 217 | 131 | 140 | 141 | 130 |
100 | 108 | 118 | 140 | 141 | 196 | 236 | 150 | 159 | 160 | 149 |
125 | 133 | 141 | 161 | 162 | 217 | 257 | 169 | 180 | 181 | 168 |
150 | 159 | 165 | 185 | 186 | 240 | 280 | 191 | 203 | 204 | 190 |
200 | 219 | 229 | 349 | 250 | 310 | 350 | 259 | 273 | 274 | 258 |
250 | 273 | 281 | 301 | 302 | 362 | 402 | 309 | 325 | 326 | 308 |
300 | 325 | 332 | 352 | 353 | 422 | 462 | 359 | 377 | 378 | 358 |
350 | 377 | 383 | 401 | 402 | 471 | 511 | 407 | 426 | 427 | 406 |
400 | 426 | 434 | 454 | 455 | 525 | 565 | 462 | 480 | 481 | 461 |
450 | 480 | 486 | 506 | 507 | 575 | 615 | 512 | 530 | 531 | 511 |
500 | 530 | 540 | 560 | 561 | 633 | 673 | 570 | 588 | 589 | 569 |
600 | 630 | 640 | 660 | 661 | 737 | 787 | 670 | 688 | 689 | 669 |
700 | 720 | 730 | 750 | 751 | 827 | 877 | 760 | 778 | 779 | 759 |
800 | 820 | 830 | 850 | 851 | 937 | 987 | 860 | 878 | 879 | 859 |
900 | 920 | 930 | 950 | 951 | 1037 | 1087 | 960 | 978 | 979 | 959 |
1000 | 1020 | 1030 | 1050 | 1051 | 1137 | 1187 | 1060 | 1078 | 1079 | 1059 |
