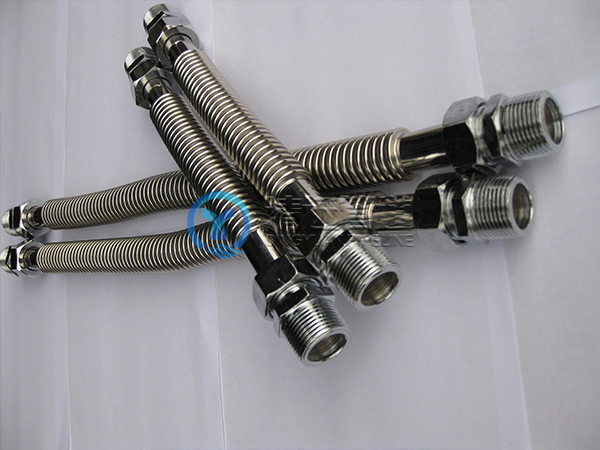

不锈钢波纹管

不锈钢波纹管作为一种柔性耐压管件安装于液体输送系统中，用以补偿管道或机器、设备连接端的相互位移，吸收振动能量，能够起到减振、消音等作用，具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项特点。金属波纹管刚度使金属波纹管或其它弹性元件产生单位位移所需要的载荷值称为元件的刚度，一般用“K”表示。如果元件的弹性特性是非线性的，则刚度不再是常数，而是随着载荷的增大发生变化。

厂家直销

品质保障

无忧配送

售后保证

统一销售热线： 15038298608

产品介绍

不锈钢波纹管作为一种柔性耐压管件安装于液体输送系统中，用以补偿管道或机器、设备连接端的相互位移，吸收振动能量，能够起到减振、消音等作用，具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项特点。

金属波纹管刚度使金属波纹管或其它弹性元件产生单位位移所需要的载荷值称为元件的刚度，一般用“K”表示。如果元件的弹性特性是非线性的，则刚度不再是常数，而是随着载荷的增大发生变化。公称刚度弹性元件设计计算时给出的刚度称为公称（或额定）刚度．它与元件的实测刚度有误差，特别是具有非线性弹性特性的弹性元件。公称刚度代表的是曲线上哪一点的刚度，则要仔细考虑。一般来讲，公称刚度最好不要直接采用设计计算值，而是应该用产品原型经过测试后的修正值。刚度允差对一批弹性元件测试时刚度允许的分散范围。对同批弹性元件，不锈钢金属软管每一个元件的刚度均不尽相同，有一个分散范围。为了保证元件的使用性能，就需要对刚度分散范围有一个限定。对弹性敏感元件，其刚度允差要求限定在公称值的+/-5%以内；一般工程用的波纹管类弹性元件，刚度允差可限定在+/-50%之内。

技术参数

公称通径 DN mm	计算疲劳破坏次数下轴向补偿量 Xomm			补偿量			刚度			有效面积 A cm2	径向最大外形尺寸 Hmm	接管端口尺寸 doxS(mm)	总长L (mm)		总重W (kg)
公称通径 DN mm	1500	3000	15000	横向 Yomm	角向 Yθ度	轴向 Kx N/mm	横向 KyN/mm	角向 KθN x m/度	法兰连接	有效面积 A cm2	径向最大外形尺寸 Hmm	法兰	接管	法兰	接管
80	30	25	18	6.4	±6.4	358	418	8.4	81	284	φ89x4	244	344	10	3
80	37	32	22	10	±8	286	214	6.7	81	284	φ89x4	274	374	10	3
200	56	47	31	3.2	±5.3	288	3164	39	479	442	φ219x6	244	344	25	17
200	84	70	46	7.2	±8	192	9938	26	479	442	φ219x6	298	340	27	20
250	63	53	36	4.8	±5.3	588	4371	128	769	497	φ273x8	309	409	38	22
250	95	80	53	10.8	±8	392	1295	85	769	497	φ273x8	387	487	43	27
500	84	70	47	4.8	±4.6	728	9861	515	2445	790	φ529x10	415	517	126	82
500	126	105	70	10.8	±6.9	485	2922	343	2445	790	φ529x10	515	615	138	93
1000	58	46	28	1.2	±1.4	5540	495368	14861	9043	1286	φ1020x10		552		278
	115	92	56	4.6	±2.8	2770	61921	7431					692		348
	230	184	112	19.2	±5.6	1385	7740	3715					1018		468
1500	46	36	22	0.4	±0.8	6090	1879309	32888	19384	1786	φ1520x14		550		462
	92	73	44	1.6	±1.6	3045	234914	16444					690		567
	183	146	88	6.4	±3.2	1523	29364	822					1046		761
1800	45	35	22	0.4	±0.6	7140	262408	61228	27494	2066	φ1820x14		550		547
	89	71	44	1.6	±1.2	3570	328010	30614					690		665
	178	142	88	6.4	±2.4	1785	41001	15307					1046		883
2000	53	42	25	0.4	±0.6	8785	3871980	91666	34636	2340	φ2020x14		683		819
	107	85	50	1.6	±1.2	4390	483998	45833					83, 3		927
	214	170	101	6.4	±2.4	2195	60499	21917					1206		1164
