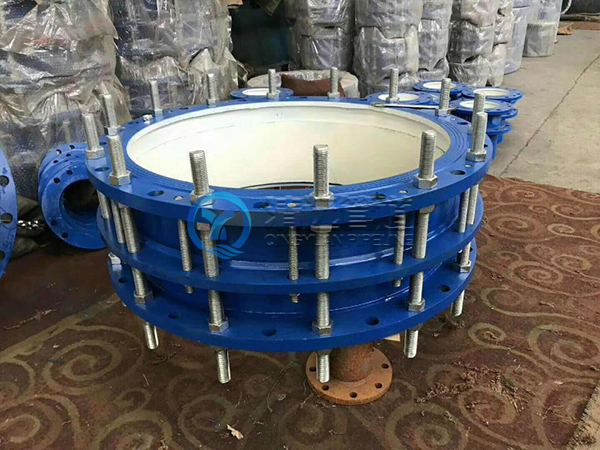

C2F型双法兰松套传力接头

C2F型双法兰松套传力接头

C2F型双法兰松套传力接头,是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差,双法兰松套传力接头不能吸收轴向位移。双法兰松套传力接头主要用于泵、阀门等附件的松套连接。双法兰松套传力接头性能特点:松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成,次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量,一旦将所有的螺母拧紧,它是刚性连接的,可以传递轴心力,从而保护阀门、泵等设备。

  • 厂家直销
  • 品质保障
  • 无忧配送
  • 售后保证
统一销售热线: 15038298608
产品介绍

C2F型双法兰松套传力接头,是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差,双法兰松套传力接头不能吸收轴向位移。双法兰松套传力接头主要用于泵、阀门等附件的松套连接。

性能特点:

松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成,次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量,一旦将所有的螺母拧紧,它是刚性连接的,可以传递轴心力,从而保护阀门、泵等设备。

安装说明:

双法兰松套传力接头适用两边都是法兰的连接方式,安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

松套传力接头的材质:主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

松套传力接头分类有:单发兰松套传力接头、双法兰松套传力接头、可拆式双法兰松套传力接头。

适用范围:

双法兰松套传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

技术参数
公称通径 管子外径 外形尺寸 伸缩量 法兰连接尺寸
Dw L L1 0.6MPa 1.0MPa
D D1 n-d。 D D1 n-d。
65 76 340 105 50 160 130 4-¢14 185 145 4-¢18
80 89 190 150 4-¢18 200 160 8-¢18
100 108 210 170 220 180
114
125 133 240 200 8-¢18 250 210
140
150 159 265 225 285 240 8-¢22
168
200 219 320 280 340 295
250 273 370 335 12-¢18 395 350 12-¢22
300 325 350 130 65 440 395 12-¢22 445 400
350 377 490 445 505 460 16-¢22
400 426 540 495 16-¢22 565 515 16-¢26
450 480 595 550 615 565 20-¢26
500 530 645 600 20-¢22 670 620
600 630 755 705 20-¢26 780 725 20-¢30
700 720 860 810 24-¢26 895 840 24-¢30
800 820 590 220 130 975 920 24-¢30 1015 950 24-¢33
900 920 1075 1020 1115 1015 28-¢33
1000 1020 1175 1120 28-¢30 1230 1160 28-¢36
1200 1220 1405 1340 32-¢33 1455 1380 32-¢40
1400 1420 1630 1560 36-¢36 1675 1590 36-¢42
1500 1520 1730 1660 - - -
1600 1620 1830 1760 40-¢36 1915 1820 40-¢48
1800 1820 2045 1970 44-¢40 2115 2020 44-¢48
2000 2020 2265 2180 48-¢42 2325 2230 48-¢48
2200 2220 2475 2390 52-¢42 2550 2440 52-¢56
2400 2420 2685 2600 56-¢42 2760 2650 56-¢56
